Der Zustandsgraph in der Gebäudeautomation: Ein Leitfaden
Einleitung
In der Gebäudeautomation (GA) ist der Zustandsgraph ein wichtiges Werkzeug zur Visualisierung und Analyse der verschiedenen Zustände von Automationssystemen. Der Zustandsgraph wird von renomierten Betreibern wie der Bundeswehr genutzt und gefordert. Er ermöglicht es, die Beziehungen zwischen verschiedenen Zuständen, deren Übergängen und den damit verbundenen Aktionen zu verstehen. In diesem Artikel werden wir die Struktur, den Inhalt und die Bedeutung des Zustandsgraphen näher beleuchten.
Was ist ein Zustandsgraph?
Ein Zustandsgraph ist eine grafische Darstellung, die die verschiedenen Zustände eines Systems, die Übergänge zwischen diesen Zuständen und die Aktionen, die bei diesen Übergängen ausgeführt werden, zeigt. In der Gebäudeautomation wird der Zustandsgraph verwendet, um die Funktionsweise von Automationssystemen zu modellieren und einen schneller Überblick über alle möglichen Zustände der Anlage zu geben. Er hilft dabei, die Logik hinter den Automationsfunktionen zu verstehen und die Aktionen zu den jeweiligen Zuständen zu visualisieren.

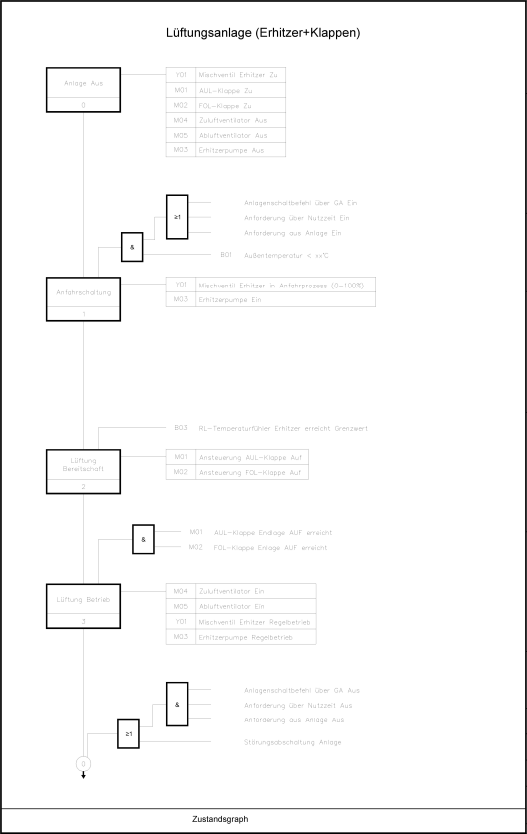

Aufbau des Zustandsgraphen
Der Zustandsgraph besteht aus Zuständen, Übergänge und den Aktionen. Hier sind die wichtigsten Elemente näher erläutert:
1. Zustände
Jeder Knoten im Zustandsgraphen repräsentiert einen bestimmten Zustand des Systems. Beispiele für Zustände können z.B. „Not-Aus“, „Aus“, „Ein“ oder „Frostbetrieb“ sein. Diese Zustände sind entscheidend für das Verständnis der Systemlogik und der möglichen Reaktionen des Systems auf verschiedene Eingaben und Ereignisse während der Betriebszeit der Anlage.
2. Übergänge
Die Übergange im Zustandsgraphen zeigen die Bedingungen, die zum Übergang zwischen den verschiedenen Zuständen führen. Ein Übergang tritt also auf, wenn eine bestimmte Bedingung erfüllt ist oder ein Ereignis eintritt. Diese Bedingungen können beispielsweise das Erreichen und unterschreiten einer bestimmten Temperatur, das Auslösen eines Wächters oder das Eintreten eines Zeitereignisses sein.

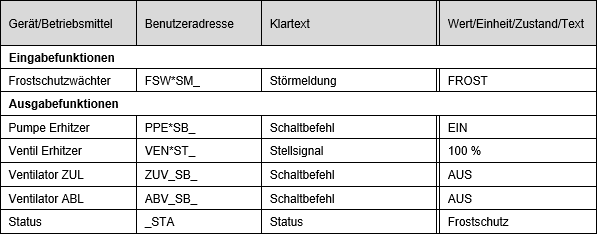

3. Aktionen
Jeder Zustand im Zustandsgraphen kann mit spezifischen Aktionen verknüpft sein, die ausgeführt werden, wenn der Übergang und der Zustand aktiv wird stattfindet. Diese Aktionen können beispielsweise das Schalten von Aggregaten wie Pumpen, das Ändern von Betriebsparametern oder das Ausschalten von bestimmten Geräten umfassen. Die Definition dieser Aktionen ist entscheidend für die korrekte Funktionalität des Systems.
Bedeutung des Zustandsgraphen
Der Zustandsgraph ist ein wichtiges Werkzeug in der Gebäudeautomation. Er ermöglicht:
- Visualisierung der Systemlogik: Durch die grafische Darstellung der Zustände, Übergänge und Aktionen können Ingenieure, Planer, Ausführende und sogar der Betreiber die Logik des Systems besser verstehen und im Fehlerfall analysieren.
- Fehlerdiagnose: Der Zustandsgraph hilft bei der Identifizierung von Fehlern und Problemen im System, indem er zeigt, wo und warum welcher Zustand aufgetreten ist.
- Optimierung der Automationsfunktionen: Durch die Analyse des Zustandsgraphen können Automationsfunktionen optimiert werden, um die Effizienz und Zuverlässigkeit des Systems zu verbessern.
Der Zustandsgraph gelang in der Gebäudeautomation zunehmend zur Bedeutung durch die Nutzung und Forderung der Bundeswehr. Diese verweist in Ihrem GA-Handbuch auf die Verwendung und Darstellung der Anlagenzustände durch einen Zustandsgraphen.
Info
Die VDI 3814 aktualisiert in einem aktuellen Projekt Blatt 4.4 (Formale Beschreibungsmittel für die GA) den bekannten Zustandsgraphen aus der VDI 3814 Blatt 6 (Zustandsgraph – 2008-07)
Fazit
Der Zustandsgraph ist ein großartiges Werkzeug in der Gebäudeautomation. Er bietet eine klare und strukturierte Übersicht über die verschiedenen Zustände, deren Übergänge und die damit verbundenen Aktionen. Er trägt entscheidend zum Verständnis der Systemlogik bei und ermöglicht eine effiziente Planung, Ausführung und Wartung von Automationssystemen. Durch die Verwendung des Zustandsgraphen können alle Beteiligten sicherstellen, dass die Anforderungen des Bauherrn erfüllt werden und die Systeme effizient und zuverlässig arbeiten.
