Funktionsliste Schritt für Schritt – Teil 1: Die Pumpe & die Motorsteuerung

🤖 Frag den GA-Coach KI – z. B. „Welche Datenpunkte hat eine einstufige Pumpe?”

Eine Pumpe schalten – klingt nach dem einfachsten Datenpunkt der Welt: ein Schaltbefehl, eine Rückmeldung, fertig. Und trotzdem passiert genau hier einer der häufigsten Fehler in der Funktionsliste. Einer, der nach mehr Sicherheit aussieht – und in Wahrheit nur doppelt gemoppelt ist.

Willkommen zu Teil 1 unserer neuen Serie „Funktionsliste Schritt für Schritt”. Wir nehmen uns Aggregat für Aggregat vor und schreiben es bis zur fertigen Zeile durch. Den Auftakt macht eine echte BACtwin-Baugruppe: AGG_PPE_E1_AMEV1 – Antrieb Pumpe einstufig E1 (zum Beispiel die Erhitzerpumpe). Wir zerlegen sie Datenpunkt für Datenpunkt – und ich zeige dir den Motorsteuerungs-Fehler, der reihenweise in Funktionslisten auftaucht.

Was du in diesem Artikel lernst

• Problem: Die drei Stolperfallen bei der „einfachen” Pumpe
• Begriffe: Motorsteuerung, Befehlsausführüberwachung, LVB – aufgeräumt
• Bild: Der BACtwin-Aggregat auf einen Blick
• Praxisszenen: Zwei typische Fälle und wie du sie auflöst
• Festlegen – und richtig dokumentieren

Problem

Warum die „einfache” Pumpe drei Stolperfallen hat:

• Der Klassiker-Fehler: der Pumpe zusätzlich eine eigene Befehlsausführüberwachung (Spalte 2.2.4) geben. Falsch – die steckt längst in der Motorsteuerung (2.2.6).
• Die vergessene Entscheidung: die lokale Vorrangbedienung (LVB) gibt es in drei Varianten – und du musst dich für eine festlegen. Wer das offenlässt, plant Unschärfe.
• Die übersehene Überwachung: Wird die Pumpe über die Bedieneinheit von Hand eingeschaltet? Das gehört gemeldet – ein eigener Punkt, den viele weglassen.

Begriffe

Drei Dinge, die über die Pumpen-Zeile entscheiden – aus der VDI 3814 Blatt 3.1.

Die Motorsteuerung – das Herz der Pumpe (Spalte 2.2.6)

Die Motorsteuerung ist eine Anwendungsfunktion und kommt immer dann zum Einsatz, wenn ein elektrischer Antrieb geschaltet wird – Pumpe, Ventilator und Co. Sie ist kein einfacher Ein/Aus-Befehl, sondern ein Funktionspaket: Sie enthält bereits Befehlsüberwachung, Verriegelung & Selbsthaltung, Notaus und LVB-Logik. Alle Event-Enrollments (EE-Überwachungen) wie die Ausführkontrolle werden über die Motorsteuerung abgebildet.

Wichtig: Bei Stellantrieben (Ventile, Klappen mit Stellsignal) kommt die Motorsteuerung nicht zum Einsatz – das ist die Ausnahme, die wir in einer späteren Ausgabe genau ansehen.

Befehlsausführüberwachung – ja, aber nicht doppelt

Die Befehlsausführüberwachung ist selbst eine Anwendungsfunktion – Spalte 2.2.4: Sie prüft, ob ein Schalt- oder Stellbefehl innerhalb einer parametrierbaren Zeit ausgeführt wird. Bei einer Pumpe mit Motorsteuerung (2.2.6) ist diese Kontrolle bereits enthalten – die Motorsteuerung meldet über den Motoralarm, wenn der Antrieb den Befehl nicht ausführt.

Ergebnis: Spalte 2.2.4 bleibt bei der Pumpe leer. Sie gehört zu Schalt-/Stellbefehlen, die nicht über eine Motorsteuerung laufen.

LVB – lokale Vorrangbedienung, drei Varianten, eine Entscheidung

Die LVB ist die Hand-/Auto-Vorrangbedienung direkt am Schaltschrank. Im BACtwin-Aggregat der Pumpe ist sie dreifach angelegt – du wählst eine:

• Variante 2.1 – binärer Schalter (BI): einfacher Hand/Auto-Schalter
• Variante 2.2 – mehrstufig (MI): Multistate-Eingang für mehrere Schaltstellungen
• Variante 2.3 – Ereignisobjekt (EE): Event Enrollment, komplexer Datenpunkt

Eine wählen, die anderen zwei aus dem Projektaggregat herausnehmen – und die Entscheidung mit eigener UUID dokumentieren. Wer das offenlässt, hat bei der Inbetriebnahme das böse Erwachen.

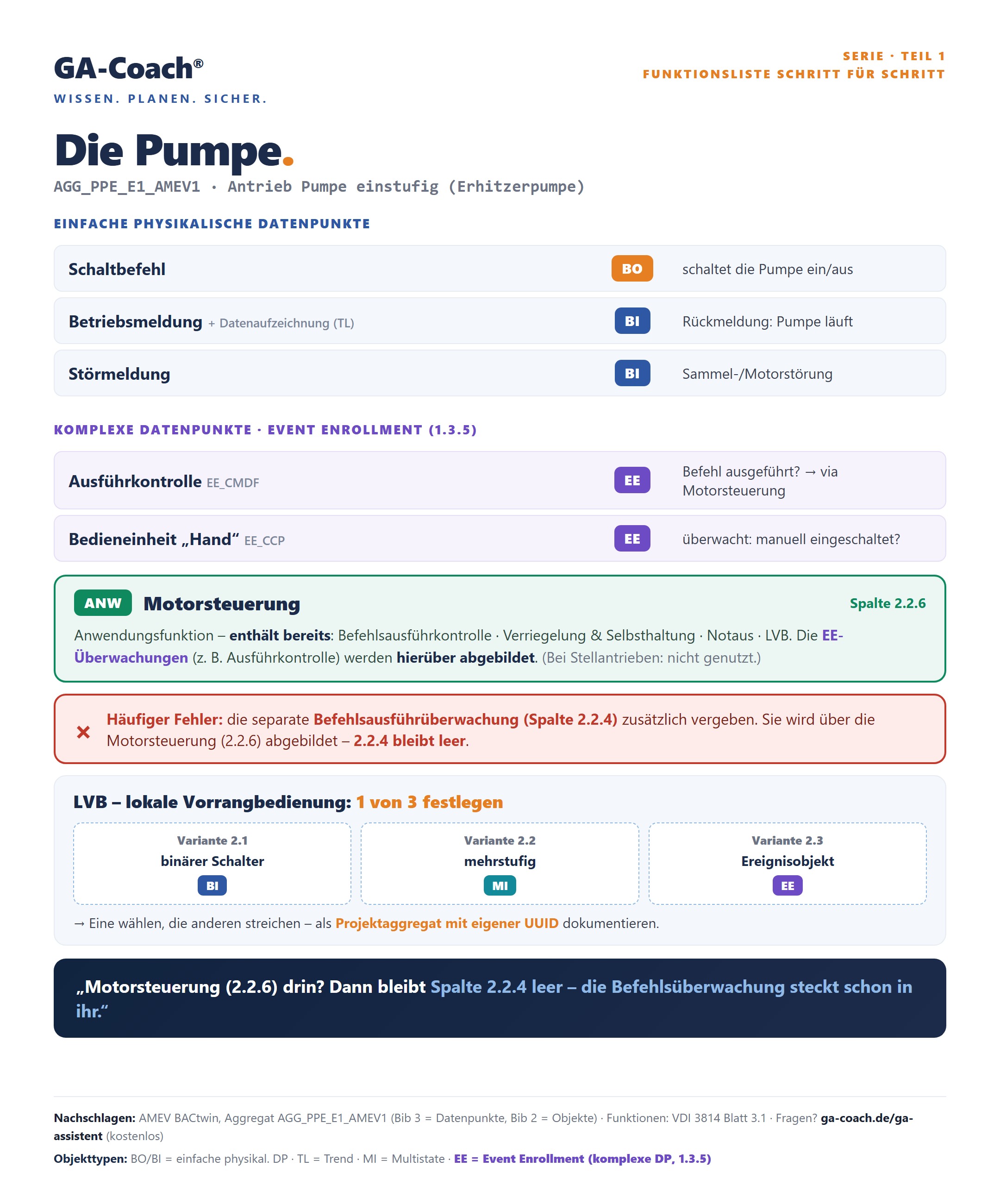

Die Pumpe aus dem BACtwin, Datenpunkt für Datenpunkt – mit der Motorsteuerung (2.2.6) als Herzstück und der LVB, bei der du dich festlegen musst.

Ist die Motorsteuerung (2.2.6) drin, bleibt Spalte 2.2.4 leer – die Befehlsüberwachung steckt schon in ihr.

Praxisszenen

Zwei Szenen, die genau so immer wieder passieren.

„Die Pumpe braucht doch eine Befehlsausführüberwachung?”

Verständlicher Reflex – natürlich willst du wissen, ob der Schaltbefehl auch ankam. Aber bei der Pumpe läuft das über die Motorsteuerung (2.2.6), die diese Kontrolle bereits enthält: Führt der Antrieb den Befehl nicht aus, meldet sie das über den Motoralarm.

Lösung: Trag die Motorsteuerung (2.2.6) ein – und lass Spalte 2.2.4 (die separate Befehlsausführüberwachung) leer. Die gehört zu Schalt-/Stellbefehlen, die nicht über eine Motorsteuerung laufen. Bei der Pumpe wäre sie schlicht doppelt.

„Welche LVB-Variante nehme ich?”

Das BACtwin-Aggregat bietet dir bewusst drei – und lässt dich wählen. Die richtige hängt an deiner Hardware und am Betreiberkonzept: binärer Schalter, mehrstufig oder Ereignis.

Lösung: Entscheide dich für eine Variante, nimm die anderen beiden im Projektaggregat heraus – und dokumentiere die Wahl mit eigener UUID. „Undokumentiert” ist die häufigste Ursache für das böse Erwachen bei der Inbetriebnahme.

GA-Coach Tipp

Wo du die Pumpe im Original nachschlägst: im AMEV BACtwin, Aggregat AGG_PPE_E1_AMEV1 – Bibliothek 3 für die Datenpunkte, Bibliothek 2 für die Objekte. Funktionen: VDI 3814 Blatt 3.1. → BACtwin Grundlagen

Schneller Check für jede Pumpen-Zeile:

• Motorsteuerung (2.2.6) eingetragen – und Spalte 2.2.4 (Befehlsausführüberwachung) leer gelassen?
• LVB-Variante festgelegt (1 von 3) und dokumentiert?
• Hand-Einschaltung über die Bedieneinheit überwacht/gemeldet?

Für zwischendurch: Frag die GA-Coach KI – kostenlos auf ga-coach.de/ga-assistent/: „Was enthält die Motorsteuerung nach VDI 3814?” oder „Welche Datenpunkte hat eine einstufige Pumpe?”

Fazit

Teil 1 sitzt. Deine drei Mitnehmer: Die Motorsteuerung (2.2.6) ist bei Pumpe & Motor das Herzstück – und sie enthält die Befehlsüberwachung schon – die separate Spalte 2.2.4 bleibt also leer. Die LVB zwingt dich zu einer Entscheidung, die ins Projektaggregat mit eigener UUID gehört. Und die Hand-Überwachung über die Bedieneinheit nicht vergessen.

Nächste Woche geht die Serie weiter mit Teil 2: der Außenluftklappe. Und wenn wir später beim Ventil sind, siehst du, wo die Motorsteuerung bewusst nicht zum Einsatz kommt (du erinnerst dich an die Ausnahme oben).

Und du? Ist dir die doppelte Befehlsausführüberwachung schon mal in einer Funktionsliste begegnet – oder hast du sie selbst schon eingetragen? Antworte einfach auf diese Mail, ich lese jede Antwort.
